작성일 : 14-02-18 23:51

권선온도 보호장치 + THERMOSTAT+THERMISTOR+RTD

 글쓴이 : 현대전동기



전동기의 사양과 관련하여 권선온도 보호장치인 RTD(Resistanec Temperature Detector) 입니다.

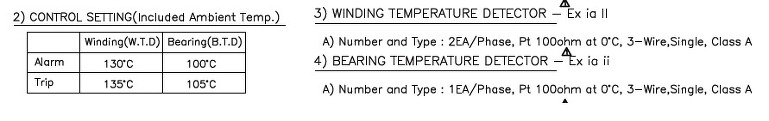

실제 위와 같이 WINDING  BEARING TEMP DETECTOR를 요구 하는 DATASHEET 입니다.

DATA SHEET 에 요구한다면 사양서에도 위와 같이 DETAIL한 사항이 명시 되어야 합니다.

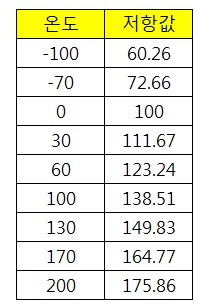

Pt100omh RTD 적용.


PT100omh
0degC에서 100Ohm이 나오고 온도가 올라가면 저항값이 커지고 온도가 내려가면
저항값이 작아지는 것입니다.
이것을 측정하기위하여 일정전류를 흘려주게되는데 그러기위해서는 선이2가닥이 필요하지요
하나는 +하나는 - 그러면 센서의 양단의 전압을 측정하기위해서는 한선이 또
필요합니다. 이경우 선을 1선 더넣어서 3선이 됩니다.
이것이 일반적인 RTD입니다.
 그러면 소자의 한쪽에는 선이 2개 연결되고 또 다른 한쪽에는 한가닥이 연결됩니다.
 일반적인 경우에 빨간색1, 희색 2선이 있습니다.
 소자의 한쪽에 연결된1선은 빨간색 다른 한쪽에 연결된 2선은 희색입니다.
 그러므로 흰선과 빨간선을 측정하면 약 100옴 정도 흰선 두개를 측정하면
 0옴 정도가 나옵니다.

실제 사양서에는 아래 그림과 같이 도면에 적용 됩니다.


이 밖의 권선온도 보호장치
권선온도 보호장치에는 THERMOSTAT(THERMOCOUPLE), THERMISTOR, R.T.D(Resistanec Temperature Detector) 등이 있으며 이것들을 총칭해서 THERMOGUARD라 한다.
 1. 기종별 원리 및 사용법
(1) THERMOSTAT
Bimetal의 원리를 이용하여 권선의 온도가 일정한 값 이상일때 회로가 열리게 하는 부품임.3상에서 서로 직결로 연결한다.
(2) THERMISTOR
권선의 온도가 상승함에 따라 소자의 저항변화가 거의 없으나 일정한 값 이상에서는 저항의 값 변화가 급격히 증가(P.T.C),
또는 감소(N.T.C)하는 특성을 갖고 있다이러한 THERMISTOR는 통상 Relay Unit에 의하여 주회로를 차단하는데 쓰인다.
(3) R.T.D (Resistanec Temperature Detector)
권선의 온도 변화에 따라 소자(일반적으로 백금선을 이용)의 저항이 비례적으로 증감되는 특성을 갖고 있다.
이러한 특성을 이용하여 즉 일정한 전압을 소자에 가한 경우 권선 온도의 상승에 따라 저항 증가로 인하여 전류가 감소하게 된다
이러한 전류의 감소는 Setting 값 이하에서는 Relay  Holding을 상실하므로 이 순간 주 회로의 통제가 가능하다
인가되는 전압의 양 및 Relay의 선정은  R.T.D의 특성에 의하여 얻을 수 있다.
  상기 3기종은 권선의 온도 상승에 대한 보호기능으로서는 모두 같은 기능을 하며 특히 THERMOSTAT THERMISTOR 동작원리는 더욱 유사하다. 다만 THERMOSTAT는 별도의 sequence 회로를 구성해야 하며, THERMISTOR Relay와의 조합으로 사용이 간편 하다. 사용장소에 대한 구분은 R.T.D는 충격 및 굴곡성에 매우 약하므로 저압 코일에서는 사용이 용이하지  않으며 고압의 경우에는 권선의 층간에 취부하여 사용할 수 있다.
